    QBY气动隔膜泵安装尺寸表

    [来源：原创] [作者：汇铭--Tommy] [日期：14-08-01] [点击：]

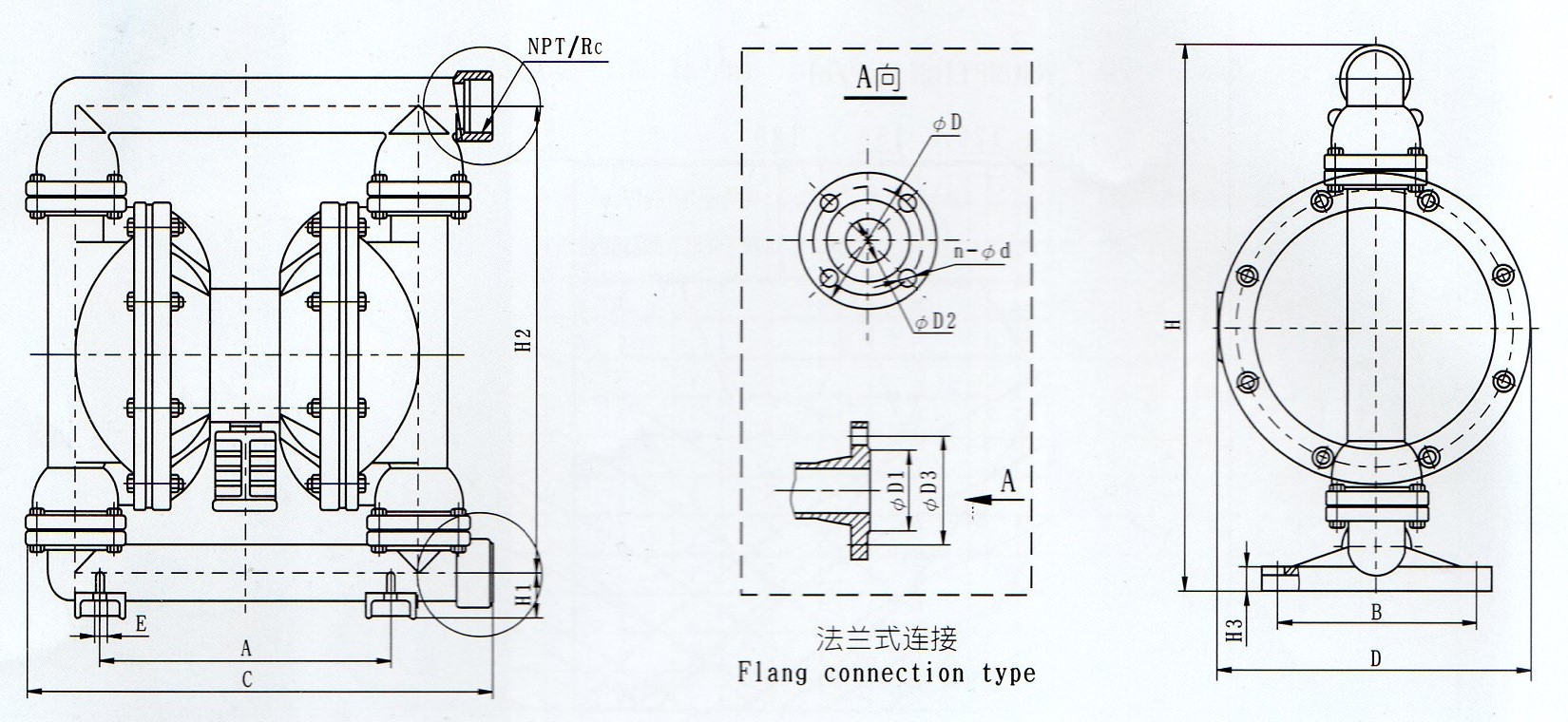

    QBY气动隔膜泵安装尺寸图表



    型号 A B C D E H1 H2 H3 H 螺纹式 法兰式
    NPT/RC D1 D2 D3 D n d
    QBY-10 135 48 218 144 12 34 176 10 226 1/2 ▬ ▬ ▬ ▬ ▬ ▬
    QBY-15 135 48 218 144 12 34 176 10 226 1/2 ▬ ▬ ▬ ▬ ▬ ▬
    QBY-25 236 145 381 248 12 46 344 18 412 1 ▬ ▬ ▬ ▬ ▬ ▬
    QBY-40 236 145 381 248 12 50 348 18 428 11/2 ▬ ▬ ▬ ▬ ▬ ▬
    QBY-50 320 220 518 347 14 50 521 27 609 2 84 50 125 165 4 18
    QBY-65 320 220 581 347 14 50 521 27 609 21/2 104 65 185 185 4 18
    QBY-80 360 240 634 455 18 96 696 50 842 3 118 80 200 200 8 18
    QBY-100 360 240 634 455 18 130 721 60 960 ▬ 140 100 200 200 8 18
