产品名称: CQ型磁力驱动泵
口 径(进口/出口):14-100/10-80(mm)
流 量:1.2-60(m3/h)
扬 程:5-50(m)
CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,工艺先进、具有全密封、无泄漏、耐腐蚀等特点,其性能达到国外同类产品的先进水平。
一、主要特点:
磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
二、产品用途:
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送,选用此泵则更为理想。
三、安装和使用:
四、故障与排除:

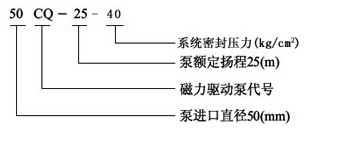

五、型号意义:
五、性能参数:
型 号
|
口径(mm)
|
流量
(m3/h) |
扬程
(m) |
汽蚀余量
(NPSH)r(m) |
电机功率
(KW) |
转速
(r/min) |
电源电压
(V) |
|
进口
|
出口
|
|||||||
14CQ-5 |
14
|
10
|
1.2
|
5
|
6.0
|
0.12
|
2900
|
220/380
|
16CQ-8 |
16
|
12
|
1.8
|
8
|
6.0
|
0.18
|
220/380
|
|
20CQ-12 |
20
|
12
|
3
|
12
|
6.0
|
0.37
|
220/380
|
|
25CQ-15 |
25
|
20
|
5.4
|
15
|
6.0
|
1.10
|
380
|
|
32CQ-15 |
32
|
25
|
6.6
|
15
|
6.0
|
1.10
|
380
|
|
32CQ-25 |
32
|
25
|
4.8
|
25
|
5.5
|
1.10
|
380
|
|
40CQ-20 |
40
|
32
|
10.8
|
20
|
4.0
|
2.2
|
380
|
|
40CQ-32 |
40
|
32
|
11.5
|
32
|
4.0
|
4
|
380
|
|
50CQ-25 |
50
|
40
|
14.4
|
25
|
4.0
|
4
|
380
|
|
50CQ-40 |
50
|
40
|
13.2
|
40
|
4.0
|
4
|
380
|
|
50CQ-50 |
50
|
32
|
7.8
|
50
|
4.0
|
5.5
|
380
|
|
65CQ-25 |
65
|
50
|
16.8
|
25
|
4.0
|
5.5
|
380
|
|
65CQ-32 |
65
|
50
|
27
|
32
|
4.0
|
7.5
|
380
|
|
80CQ-20 |
80
|
65
|
50
|
20
|
4.0
|
7.5
|
380
|
|
80CQ-35 |
80
|
65
|
50
|
35
|
4.0
|
11
|
380
|

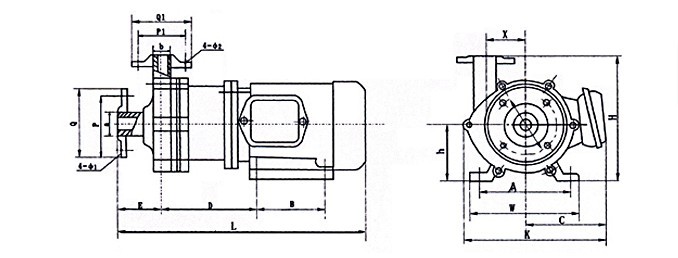

六、磁力泵外形及安装尺寸:
型 号
|
A
|
B
|
C
|
D
|
E
|
L
|
H
|
h
|
b
|
W
|
K
|
X
|
a
|
机座
螺孔 |
P
|
P1
|
Q
|
Q1
|
ф1
|
ф2
|
备注
|
14CQ-5 |
90
|
71
|
75
|
125
|
55
|
325
|
145
|
62
|
ф18
|
110
|
130
|
51
|
ф22
|
ф7
|
|
|
|
|
|
|
管子
连接 |
16CQ-8 |
90
|
71
|
75
|
125
|
55
|
325
|
145
|
62
|
ф18
|
110
|
130
|
51
|
ф22
|
ф7
|
|
|
|
|
|
|
|
20CQ-12 |
100
|
80
|
105
|
120.5
|
59.5
|
310
|
160
|
73
|
ф18
|
150
|
160
|
51
|
ф26
|
ф9
|
|
|
|
|
|
|
|
25CQ-15 |
125
|
100
|
140
|
189.5
|
67.5
|
460
|
205
|
90
|
|
180
|
240
|
71.5
|
|
ф11
|
75
|
65
|
100
|
90
|
12
|
10
|
法兰连接
|
32CQ-15 |
125
|
100
|
140
|
189.5
|
67.5
|
460
|
205
|
90
|
|
180
|
240
|
71.5
|
|
ф11
|
90
|
75
|
120
|
100
|
14
|
12
|
|
32CQ-25 |
125
|
100
|
140
|
189.5
|
67.5
|
460
|
230
|
90
|
|
180
|
253
|
80
|
|
ф11
|
90
|
75
|
120
|
100
|
14
|
12
|
|
40CQ-20 |
140
|
125
|
155
|
243
|
78
|
580
|
210
|
100
|
|
205
|
290
|
78.5
|
|
ф12
|
100
|
90
|
130
|
120
|
14
|
14
|
|
40CQ-32 |
190
|
140
|
190
|
271
|
80
|
620
|
260
|
112
|
|
245
|
336
|
91
|
|
ф12
|
100
|
90
|
130
|
120
|
14
|
14
|
|
50CQ-25 |
190
|
140
|
190
|
271
|
80
|
620
|
260
|
112
|
|
245
|
336
|
91
|
|
ф12
|
110
|
100
|
140
|
130
|
14
|
14
|
|
50CQ-40 |
216
|
140
|
210
|
335
|
80
|
720
|
315
|
132
|
|
280
|
340
|
91
|
|
ф12
|
110
|
100
|
140
|
130
|
14
|
14
|
|
50CQ-50 |
216
|
140
|
210
|
331
|
84
|
715
|
306
|
132
|
|
280
|
350
|
91
|
|
ф12
|
110
|
90
|
140
|
120
|
14
|
14
|
|
65CQ-25 |
216
|
140
|
210
|
290
|
80
|
695
|
280
|
132
|
|
280
|
350
|
91
|
|
ф12
|
130
|
110
|
160
|
140
|
14
|
14
|
|
65CQ-32 |
216
|
140
|
210
|
395
|
76
|
770
|
295
|
132
|
|
280
|
350
|
91
|
|
ф12
|
130
|
110
|
160
|
140
|
14
|
14
|
|
25CQ-16-40 |
125
|
100
|
190
|
193
|
68
|
505
|
205
|
90
|
|
160
|
290
|
72
|
|
ф12
|
85
|
75
|
115
|
100
|
14
|
14
|
高压泵
|
40CQ-32-40 |
160
|
140
|
195
|
275
|
85
|
650
|
260
|
110
|
|
200
|
345
|
95
|
|
ф12
|
110
|
100
|
115
|
135
|
16
|
16
|
|
50CQ-40-40 |
216
|
140
|
200
|
330
|
80
|
750
|
300
|
132
|
|
280
|
336
|
95
|
|
ф12
|
125
|
100
|
160
|
135
|
16
|
16
|
