S、SH单级双吸中开离心泵

S、SH单级双吸中开离心泵
在线提交订单销售热线: 021-66620000   询价传真:021-51685787

产品名称: S、SH型单级双吸泵
产品分类: 离心泵
口 径(进口/出口):100-800mm
流 量:72-5500m3/h
扬 程:10-125m

一、产品概述:

       S、SH型单级双吸泵壳中开之离心泵,供抽送清水或物理化学性质类似于水的其它液体之用。被输送液体温度不得高于80℃。适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。

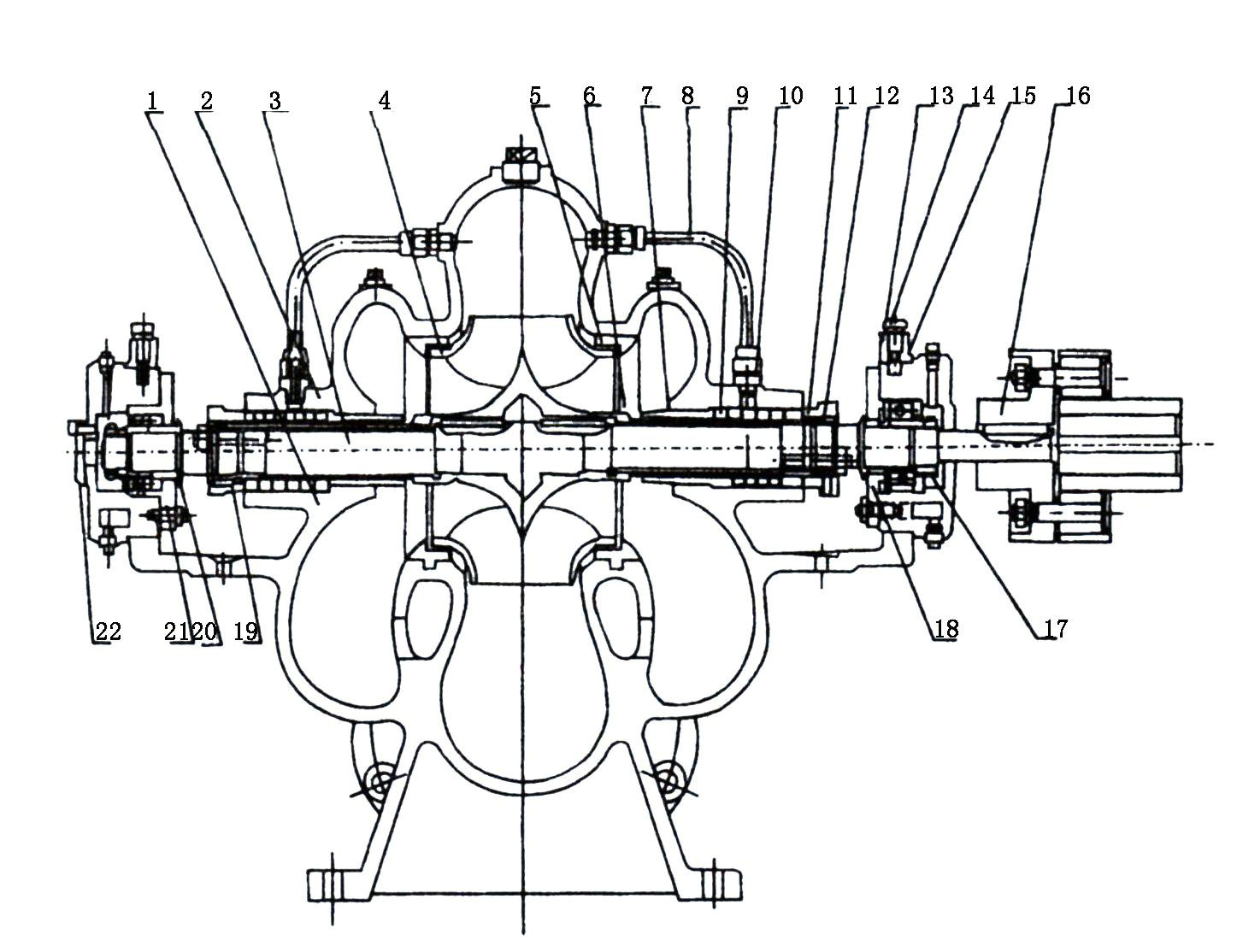

二、结构图:







序号

名称

序号

名称

1

泵体

12

轴套螺母(右)

2

泵盖

13

轴承体

3

泵轴

14

固定螺栓

4

叶轮

15

轴承体压盖

5

双吸密封环

16

联轴器部件

6

轴套

17

圆螺母

7

填料套

18

轴承盖(甲)

8

水封管

19

轴套螺母(左)

9

填料

20

轴承挡圈

10

填料环

21

轴承盖(乙)

11

填料压盖

22

端盖

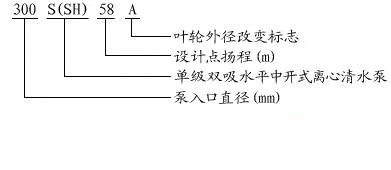

三、型号意义:


四、装配、拆卸、安装:

装配与拆卸
1 、装配转子部件:依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖,挡水圈、轴承部件装在泵轴上,并套上双吸密封环,然后装上联轴器。
2、将转子部件装在泵体上,调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定,将轴承体压盖同固定螺钉紧固。
3、装上填料,放好中开面纸垫,盖上泵盖打紧螺尾柱销后,拧紧泵盖螺母,最后装上墳料压盖。但不要将填料压得太紧,填料过紧会使轴套发热,耗费功率较大,也不要压得太松,过松会使液体渗漏大,水泵效率降低。
装配完成后,用手转动泵轴,没有擦碰现象,转动比较轻滑均勻即可,拆卸可按上述装配顺序相反地进行。
安装
1 、检査水泵和电动机应无损坏。
2、水泵的安装高度,加上吸入管路的水力损失,及其速度能,不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。
3、安装顺序:
① 将水泵放在埋有地脚螺栓的混凝土基础上,用调整其间的楔型垫块的方法校正水平,并适当拧紧地脚螺栓,以防走动。
② 在基础与泵底脚之后灌注混凝土 。
③ 待混凝土干固后,拧紧地脚螺栓,并重新检査水泵的水平度。
④ 校正电动机轴与水泵轴的同心度。使两轴成一直线,在两轴器外圆上的同轴度允差为0.1mm,端面间隙沿圆周的不均匀度允差0.3mm(在联接进出水管路及试运行后再分别校核一遍,仍应符台上述要求)。
⑤ 在检査电动机转向与水泵转向一致后,装上联轴器及联接柱销。
4、进出水管路应另设支架支撑,不得籍泵本体支承。
5、水泵与管路之间的结台面,应保证良好的气密性,尤其是进水管路,必须保证严格的不漏气,并且在装置上应无窝存空气的可能。
6、如水泵安装在进水水位以上吋,为了灌泵起动,一般可装底阀。也可采用真空引水的方法。
7、水泵与出水管路之后,一般需装闸阀和止回阀(扬程小于20米的可不用),止回阀装在闸阀后面。以上所述的安装方法是指不配带公共底座的水泵机组。
  安装配带公共底座的泵,用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求,和不配带公共底座的机组相同。

五、起动、停止和运行:

1、起动与停止:
起动前,转动泵的转子,应该轻滑均勻。
② 关闭出水闸阀,向泵内注不(如无底阀则用真空泵抽空引水)要保证泵内充满水.无空气窝存。
③ 如果泵上装有真空表或压力表.要关闭其与泵相连接的旋基再起动电动机.待转速正常后再打开;然后逐渐打开出水闸阀,如流置过大,可以适当地关小闸阀进行调节;反之流量过小时.将闸阀开大。
④ 均勻地拧紧填料压盖上的压紧螺母,使液体成滴状漏出.同时注意填料腔处的溫升。
⑤ 当停止水泵运转时.要先关闭真空表及压力表的旋塞和出水管路上的闸阀.然后关闭电动机的电源.如
所处环境的温度较低时,则应将泵体下部的四方螺塞打开.去掉?水.以免冻裂。⑥长期停止使用时.应拆开水泵将另件上的水擦干.在加工表面涂上防锈油保管好。
2、运转:
① 水泵轴承最高溫度不应超过75°C。
② 润滑轴承用的钙基黄油的数量以占轴承体空间的1/3〜1/2为宜。
③ 填料磨损吋可适当压紧填料压盖.若磨损过多应加以更換。
④ 定期柁査眹轴器部件.注意电机轴承温升。
⑤ 运转过程中.如发现矂声或其他不正常的声音时,应立即停车.检査其原因.加以消除。
⑥ 不得任意提高水泵的转速.但可以降低转速使用.如本型泵额定转速为n流量为Q,扬程为H.轴功率为N,降低转速为n1.降速后流量.扬程.轴功率分别为Q1 、H1和N1.其相互关系.可用下列公式迸行换算:
Q1=(n1/n)Q        H1=(n1/n)²H       N1=(n1/n)³N

五、泵性能参数:

型 号
流量
扬程
转速
功率(KW)
效率
汽蚀余量
( m3/h)
(m)
(r/min)
轴功率
电机功率
(%)
(m)
100S90
80
90
2950
30.1
37
65
2.5
100S90A
72
75
23
30
64
2.5
150S100
160
100
59.8
75
73
3.5
150S78
160
78
45
55
73.5
3.5
150S78A
144
62
33.8
45
72
3.5
150S50
160
50
27.3
37
80
3.9
150S50A
144
40
20.9
30
75
3.9
150S50B
133
36
18.6
22
70
3.9
200S95
280
95
91.7
110
79.2
5.3
200S95A
270
75
73.5
90
75
5.3
200S63
280
63
58.3
75
82.7
5.8
200S63A
270
46
45.1
55
75
5.8
200S42
280
42
38.1
45
84.2
6
200S42A
270
36
33.1
37
80
6
250S65
485
65
1450
109
132
78.6
3
250S65A
468
54
89.4
110
77
3
250S39
485
39
61.5
75
83.6
3.2
250S39A
468
30.5
49.3
55
79
3.2
250S24
485
24
36.9
45
85.8
3.5
250S24A
414
20.3
27.6
37
83
3.5
250S14
485
14
21.5
30
85.8
3.8
250S14A
432
11
15.8
18.5
82
3.8
300S110
790
110
295.7
440
80
4
300S90
790
90
242.8
315
79.6
4
300S90A
756
78
217
280
74
4
300S90B
720
67
180
220
73
4
300S58
790
58
149.9
180
84.2
4.4
300S58A
720
49
118.6
160
81
4.4
300S58B
684
43
100
132
80
4.4
300S32
790
32
79.2
110
86.8
4.6
300S32A
720
26
60.7
75
84
4.6
300S19
790
19
47
55
86.8
5.2
300S19A
720
16
39.2
45
80
5.2
300S12
790
12
30.4
37
84.8
5.5
300S12A
684
10
3.9
30
78
5.5
350S125
1260
125
534
710
80.5
5.4
350S125A
1181
112
462
630
78
5.4
350S125B
1098
96
373
500
77
5.4
350S75
1260
75
303
355
85.2
5.8
350S75A
1170
65
247
280
84
5.8
350S75B
1080
55
197
220
82
5.8
350S44
1260
44
173
220
87.5
6.3
350S44A
1116
36
131
160
84
6.3
350S26
1260
26
102
132
87.5
6.7
350S26A
1116
21.5
78.8
90
83
6.7
350S16
1260
16
64.5
75
85.3
7.1
350S16A
1044
13.4
48.8
55
48
7.1
500S98
2020
95
970
678
800
79.5
4
500S98A
1872
83
540
630
78.5
4
500S98B
1746
74
452
560
78
4
500S59
2020
59
391
450
83
4.5
500S59A
1872
49
333
400
75
4.5
500S59B
1746
40
257
315
74
4.5
500S35
2020
35
219
280
88
4.8
500S35A
1746
27
151
220
85
4.8
500S22
2020
22
144.1
185
84
5.2
500S22A
1746
17
101
132
80
5.2
500S13
2020
13
86.2
110
83
5.7
600S75
3170
75
727
800
89
7.5
600S75A
2880
65
580
630
88
7.5
600S47
3170
47
465
560
88
7.5
600S32
3170
32
310
400
89
7.5
600S32A
2880
27
238
280
89
7.5
600S22
3170
22
223
280
85
7.5
600S22A
2880
18.2
168.5
200
84.5
7.5
