产品名称: IH型不锈钢化工离心泵
口 径(进口/出口):50~200(mm)
流 量:6.3~400(m3/h)
扬 程:5~132(m)
一、产品概述:
IH型化工泵单级单吸(轴向吸入)离心泵,供输送介质温度为-20℃~105℃,需要时采用双端面密封冷却装置,可输送介质温度为20℃~+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。 泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。
填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。
机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。
泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等。

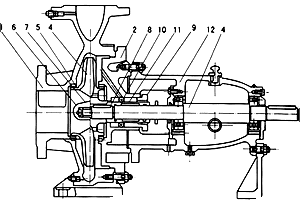

二、泵结构图:
1 泵体 2 叶轮 3 密封环 4 叶轮螺母 5 泵盖 6 密封部件 7 中间支架 8 轴 9 悬架部件

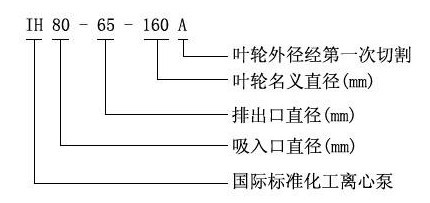

三、型号意义:
四、性能范围:
流量Q:6.3~400m3/h 扬程H:5~132m
转速n:2900、1450r/min 配带功率:0.55~110KW
进口直径:50~200mm 最高工作压力:1.6Mpa
IH型系列泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。
型号
|
转速
(r/min)
|
流量
(m3/h)
|
扬程
(m)
|
效率
(%)
|
电机功率
(kw)
|
汽蚀余量
(m)
|
IH50-32-125
|
2900
|
12.5
|
20
|
51
|
2.2
|
2
|
1450
|
6.3
|
5
|
45
|
0.55
|
2
|
|
IH50-32-125A
|
2900
|
11.3
|
16.4
|
50
|
1.5
|
2
|
1450
|
5.7
|
4.1
|
43
|
0.55
|
2
|
|
IH50-32-160
|
2900
|
12.5
|
32
|
46
|
3
|
2
|
1450
|
6.3
|
8
|
40
|
0.55
|
2
|
|
IH50-32-160A
|
2900
|
11.3
|
26.4
|
44
|
3
|
2
|
1450
|
5.7
|
6.6
|
37.1
|
0.55
|
2
|
|
IH50-32-200
|
2900
|
12.5
|
50
|
39
|
5.5
|
2
|
1450
|
6.3
|
12.5
|
33
|
1.1
|
2
|
|
IH50-32-200A
|
2900
|
11.3
|
41
|
38
|
4
|
2
|
1450
|
5.7
|
10.3
|
31
|
0.75
|
2
|
|
IH50-32-250
|
2900
|
12.5
|
80
|
33
|
11
|
2
|
1450
|
6.3
|
20
|
27
|
2.2
|
2
|
|
IH50-32-250A
|
2900
|
11.7
|
70
|
32
|
11
|
2
|
1450
|
5.9
|
17.5
|
25
|
1.5
|
2
|
|
IH65-50-125
|
2900
|
25
|
20
|
62
|
3
|
2
|
1450
|
12.5
|
5
|
55
|
0.55
|
2
|
|
IH65-50-125A
|
2900
|
22.7
|
16.5
|
61
|
2.2
|
2
|
1450
|
11.3
|
4.1
|
54
|
0.55
|
2
|
|
IH65-50-160
|
2900
|
25
|
32
|
57
|
5.5
|
2
|
1450
|
12.5
|
8
|
51
|
0.75
|
2
|
|
IH65-50-160A
|
2900
|
22.7
|
26.5
|
56
|
4
|
2
|
1450
|
11.3
|
6.6
|
49.6
|
0.55
|
2
|
|
IH65-40-200
|
2900
|
25
|
50
|
52
|
11
|
2
|
1450
|
12.5
|
12.5
|
46
|
1.5
|
2
|
|
IH65-40-200A
|
2900
|
22.7
|
41
|
50
|
7.5
|
2
|
1450
|
11.3
|
10.3
|
44
|
1.1
|
2
|
|
IH65-40-250
|
2900
|
25
|
80
|
46
|
15
|
2
|
1450
|
12.5
|
20
|
39
|
3
|
2
|
|
IH65-40-250A
|
2900
|
23.4
|
74.8
|
45
|
15
|
2
|
1450
|
11.7
|
17.5
|
37.9
|
2.2
|
2
|
|
IH65-40-315
|
2900
|
25
|
125
|
39
|
30
|
2
|
1450
|
12.5
|
32
|
33
|
5.5
|
2
|
|
IH65-40-315A
|
2900
|
23.4
|
109.5
|
38
|
30
|
2
|
1450
|
11.7
|
28
|
33
|
4
|
2
|
|
IH80-65-125
|
2900
|
50
|
2, 0
|
69
|
5.5
|
3
|
1450
|
25
|
5
|
64
|
0.75
|
2.5
|
|
IH80-65-125A
|
2900
|
45.3
|
16.5
|
67
|
4
|
3
|
1450
|
22.7
|
4.1
|
62
|
0.55
|
2.5
|
|
IH80-65-160
|
2900
|
50
|
32
|
67
|
11
|
2.3
|
1450
|
25
|
8
|
62
|
1.5
|
2.3
|
|
IH80-65-160A
|
2900
|
45.3
|
26.4
|
65
|
7.5
|
2.3
|
1450
|
22.7
|
6.6
|
60
|
1.1
|
2.3
|
|
IH80-50-200
|
2900
|
50
|
50
|
63
|
15
|
2.5
|
1450
|
25
|
12.5
|
57
|
2.2
|
2
|
|
IH80-50-200A
|
2900
|
45.3
|
41
|
61
|
11
|
2.5
|
1450
|
22.7
|
10.3
|
56.1
|
2.2
|
2
|
|
IH80-50-250
|
2900
|
50
|
80
|
53
|
30
|
2.5
|
1450
|
25
|
20
|
50
|
5.5
|
2
|
|
IH80-50-250A
|
2900
|
45.3
|
65.7
|
52
|
22
|
2.5
|
1450
|
22.7
|
16.4
|
49
|
3
|
2
|
|
IH80-50-315
|
2900
|
50
|
125
|
50
|
45
|
2.5
|
1450
|
25
|
32
|
48
|
7.5
|
2.5
|
|
IH80-50-315A
|
2900
|
45.3
|
102.6
|
48
|
37
|
2.5
|
1450
|
22.7
|
25.7
|
46
|
5.5
|
2.5
|
|
IH100-80-125
|
2900
|
100
|
20
|
73
|
11
|
4.2
|
1450
|
50
|
5
|
69
|
1.5
|
3.4
|
|
IH100-80-125A
|
2900
|
91.8
|
16.8
|
71
|
7.5
|
4.2
|
1450
|
45.9
|
4.2
|
67
|
1.1
|
3.4
|
|
IH100-80-160
|
2900
|
100
|
32
|
73
|
15
|
4.3
|
1450
|
50
|
8
|
68
|
2.2
|
3.4
|
|
IH100-80-160A
|
2900
|
91
|
26.5
|
71
|
15
|
4.3
|
1450
|
45.5
|
6.6
|
67
|
1.5
|
3.4
|
|
IH100-65-200
|
2900
|
100
|
50
|
72
|
22
|
3.9
|
1450
|
50
|
12.5
|
68
|
3
|
2.5
|
|
IH100-65-200A
|
2900
|
91
|
41.5
|
70
|
18.5
|
3.9
|
1450
|
45.5
|
10.3
|
66
|
3
|
2.5
|
|
IH100-65-250
|
2900
|
100
|
80
|
68
|
37
|
3.6
|
1450
|
50
|
20
|
63
|
5.5
|
2.5
|
|
IH100-65-250A
|
2900
|
93.5
|
70
|
65
|
37
|
3.6
|
1450
|
45.5
|
17.4
|
61
|
5.5
|
2.5
|
|
IH100-65-315
|
2900
|
100
|
125
|
62
|
75
|
3.2
|
1450
|
50
|
32
|
58
|
11
|
2
|
|
IH100-65-315A
|
2900
|
93.5
|
109
|
61
|
75
|
3.2
|
1450
|
46.5
|
28
|
56
|
11
|
2
|
|
IH125-100-200
|
2900
|
200
|
50
|
77
|
45
|
5
|
1450
|
100
|
12.5
|
73
|
7.5
|
2.9
|
|
IH125-100-200A
|
2900
|
182
|
41.4
|
75
|
37
|
5
|
1450
|
91
|
10.3
|
71
|
5.5
|
2.9
|
|
IH125-100-250
|
2900
|
200
|
80
|
75
|
75
|
4.5
|
1450
|
100
|
20
|
72
|
11
|
2.3
|
|
IH125-100-250A
|
2900
|
186.5
|
69.5
|
73
|
75
|
4.5
|
1450
|
93
|
17.4
|
70
|
11
|
2.3
|
|
IH125-100-315
|
2900
|
200
|
125
|
72
|
110
|
4.5
|
1450
|
100
|
32
|
65
|
22
|
2.5
|
|
IH125-100-315A
|
2900
|
186.5
|
108.7
|
71
|
90
|
4.5
|
1450
|
93
|
27.2
|
64
|
15
|
2.5
|
|
IH125-10-400
|
1450
|
100
|
50
|
55
|
30
|
2.5
|
IH150-125-250
|
1450
|
200
|
20
|
77
|
18.5
|
2.8
|
IH150-125-250A
|
1450
|
182
|
16.5
|
75
|
15
|
2.8
|
IH150-125-315
|
1450
|
200
|
32
|
75
|
30
|
2.8
|
IH150-125-315A
|
1450
|
182
|
25.5
|
73
|
22
|
2.8
|
IH150-125-315B
|
1450
|
165
|
22
|
72
|
18.5
|
2.8
|
IH150-125-400
|
1450
|
200
|
50
|
70
|
55
|
2.5
|
IH150-125-400A
|
1450
|
182
|
41
|
68
|
37
|
2.5
|
IH150-125-400B
|
1450
|
165
|
34
|
67
|
30
|
2.5
|
IH200-150-250
|
1450
|
400
|
20
|
79
|
37
|
2.8
|
IH200-150-250A
|
1450
|
363
|
16.5
|
79
|
30
|
2.8
|
IH200-150-315
|
1450
|
400
|
32
|
79
|
55
|
3.5
|
IH200-150-315A
|
1450
|
363
|
25.5
|
77
|
45
|
3.5
|
IH200-150-400
|
1450
|
400
|
50
|
78
|
90
|
3.5
|
IH200-150-400A
|
1450
|
363
|
41
|
76
|
75
|
3.5
|
