一、产品概述:
GBW型浓硫酸泵是根据ISW型离心泵之性能参数,采用浓硫酸专用铸铁、碳钢二种材料和优秀水力模型进行优化设计而成。是理想的新一代化工泵。
二、产品特点:
1、运行平稳:浓硫酸泵泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
2、滴水不漏:该泵轴封采用外装式优质机械密封,动、静环采用新型碳化硅对碳化硅制成,耐腐蚀、耐磨损、无泄漏、使用寿命长。
3、噪音低:两个低噪音的轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
4、故障率低:结构简单合理,关键部分采用国际一流品质配套,整机无故障工作时间大大提高。
5、维修方便:更换密封、轴承、简易方便。
6、占地更省:出口可向左、向右、向上三个方向,便管道布置安装,节省空间。

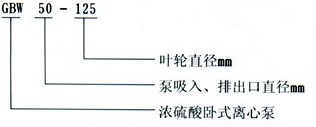

三、型号意义:
四、性能参数:
型号
|
口径(mm)
|
流量
(m3/h)
|
扬程
(m) |
电机功率
(Kw)
|
转速
(r/min) |
|
进口
|
出口
|
|||||
GBW25-125
|
25
|
25
|
4
|
20
|
1.5
|
2900
|
GBW25-160
|
25
|
25
|
4
|
32
|
2.2
|
2900
|
GBW32-125
|
32
|
25
|
5
|
20
|
1.5
|
2900
|
GBW32-160
|
32
|
25
|
5
|
32
|
2.2
|
2900
|
GBW40-125
|
40
|
32
|
6.3
|
20
|
1.5
|
2900
|
GBW40-160
|
40
|
32
|
6.3
|
32
|
3
|
2900
|
GBW40-200
|
40
|
32
|
6.3
|
50
|
5.5
|
2900
|
GBW50-100
|
50
|
40
|
12.5
|
12.5
|
1.5
|
2900
|
GBW50-125
|
50
|
40
|
12.5
|
20
|
2.2
|
2900
|
GBW50-160
|
50
|
40
|
12.5
|
32
|
4
|
2900
|
GBW50-200
|
50
|
40
|
12.5
|
50
|
7.5
|
2900
|
GBW65-100
|
65
|
50
|
25
|
12.5
|
2.2
|
2900
|
GBW65-125
|
65
|
50
|
25
|
20
|
4
|
2900
|
GBW65-160
|
65
|
50
|
25
|
32
|
5.5
|
2900
|
GBW65-200
|
65
|
50
|
25
|
50
|
11
|
2900
|
GBW80-100
|
80
|
65
|
50
|
12.5
|
4
|
2900
|
GBW80-125
|
80
|
65
|
50
|
50
|
7.5
|
2900
|
GBW80-160
|
80
|
65
|
50
|
32
|
11
|
2900
|
GBW80-200
|
80
|
65
|
50
|
50
|
18.5
|
2900
|
GBW100-100
|
100
|
80
|
100
|
12.5
|
7.5
|
2900
|
GBW100-125
|
100
|
80
|
100
|
20
|
15
|
2900
|
GBW100-160
|
100
|
80
|
100
|
32
|
18.5
|
2900
|
GBW100-200
|
100
|
80
|
100
|
50
|
30
|
2900
|
GBW125-100
|
125
|
100
|
160
|
12.5
|
15
|
2900
|
GBW125-125
|
125
|
100
|
160
|
20
|
18.5
|
2900
|
GBW125-160
|
125
|
100
|
160
|
32
|
30
|
2900
|
GBW125-200
|
125
|
100
|
160
|
50
|
45
|
2900
|
GBW150-125
|
150
|
125
|
160
|
20
|
18.5
|
2900
|
GBW150-160
|
150
|
125
|
160
|
32
|
30
|
2900
|
GBW200-200
|
200
|
150
|
200
|
12.5
|
18.5
|
1450
|
GBW200-250
|
200
|
150
|
200
|
20
|
22
|
1450
|
GBW250-250
|
250
|
200
|
550
|
20
|
55
|
1450
|
五、使用及注意事项和维护:
1、安装前应仔细检查泵体流道内有无硬质物,以免运行时损坏叶轮和泵体。
2、泵的进、出口管路上要安装调节阀,以控制泵在额定工况内运行。
3、打开进口阀门,使液体充满整个泵腔。
4、接通电源,当泵达到正常转速后,再逐渐打开吐出管道上的阀门,并调节到所需的工况。
5、检查电机、轴承处温升≤70℃发现异常及时处理。
6、严禁机械密封在干磨情况下工作。
