产品名称： IR型保温泵
口 径（进口/出口）：50～200(mm)
流 量：6.3～400(m3/h)
扬 程：5～125(m)
一、产品概述：
IR型保温泵是单级单吸(轴向吸入)悬臂式离心泵,供输送不含团体颗粒、具有腐蚀性、粘度类似水的液体。其标记,额定性能和尺寸等效采用国际标准IS02858,技术条件执行GB/T5656-1994标准,具有性能范围广、效率高、“三化,水平高和维修方便等特点,其效率比F型泵平均提高5克,是国家推广的节能产品
IR型保温泵输送介质为低于150℃的清水及物理、化学性质类似水的介质,用管子连接输入合理温度的蒸汽或液体进行保温,可输送易结晶的介质。

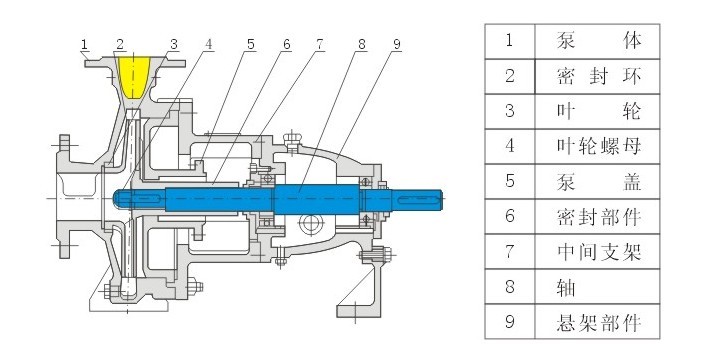

二、结构示意图：
IR型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

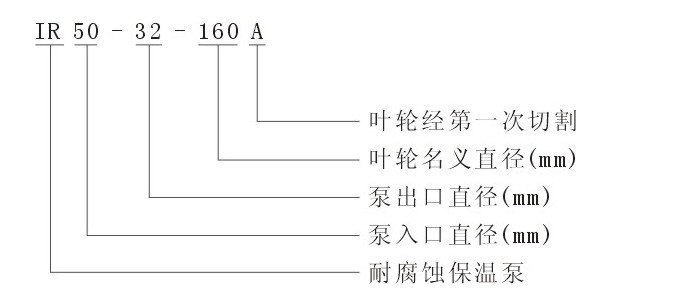

三、型号意义：
四、性能参数：
|
型号
|
流量Q
（m3/h）
|
扬程
Lift（m）
|
转速n
（r/min）
|
KW
|
效率%
|
必需汽
蚀余量
|
|
|
轴功率
|
配用
功率
|
||||||
|
IR50-32-125
|
12.5
|
20
|
2900
|
1.33
|
2.2
|
51
|
2.0
|
|
6.3
|
5
|
1450
|
0.19
|
0.55
|
45
|
2.0
|
|
|
IR50-32-160
|
12.5
|
32
|
2900
|
2.37
|
3
|
46
|
2.0
|
|
6.3
|
8
|
1450
|
0.34
|
0.55
|
40
|
2.0
|
|
|
IR50-32-200
|
12.5
|
50
|
2900
|
4.36
|
5.5
|
39
|
2.0
|
|
6.3
|
12.5
|
1450
|
0.65
|
1.1
|
33
|
2.0
|
|
|
IR50-32-250
|
12.5
|
80
|
2900
|
8.25
|
11
|
33
|
2.0
|
|
6.3
|
20
|
1450
|
1.27
|
2.2
|
27
|
2.0
|
|
|
IR65-50-125
|
25
|
20
|
2900
|
2.2
|
3
|
62
|
2.0
|
|
12.5
|
5
|
1450
|
0.31
|
0.55
|
55
|
2.0
|
|
|
IR65-50-160
|
25
|
32
|
2900
|
3.82
|
5.5
|
57
|
2.0
|
|
12.5
|
8
|
1450
|
0.53
|
0.75
|
51
|
2.0
|
|
|
IR65-40-200
|
25
|
50
|
2900
|
6.55
|
11
|
52
|
2.0
|
|
12.5
|
12.5
|
1450
|
0.93
|
1.5
|
46
|
2.0
|
|
|
IR65-40-250
|
25
|
80
|
2900
|
11.84
|
15
|
46
|
2.0
|
|
12.5
|
20
|
1450
|
1.75
|
3
|
39
|
2.0
|
|
|
IR65-40-315
|
25
|
125
|
2900
|
21.8
|
30
|
39
|
2.0
|
|
12.5
|
32
|
1450
|
3.3
|
5.5
|
33
|
2.0
|
|
|
IR80-65-125
|
50
|
20
|
2900
|
3.95
|
5.5
|
69
|
3.0
|
|
25
|
5
|
1450
|
0.53
|
0.75
|
64
|
2.5
|
|
|
IR80-65-160
|
50
|
32
|
2900
|
6.51
|
11
|
67
|
2.3
|
|
25
|
8
|
1450
|
0.88
|
1.5
|
62
|
2.3
|
|
|
IR80-50-200
|
50
|
50
|
2900
|
10.81
|
15
|
63
|
2.5
|
|
25
|
12.5
|
1450
|
1.49
|
2.2
|
57
|
2.0
|
|
|
IR80-50-250
|
50
|
80
|
2900
|
20.57
|
30
|
53
|
2.5
|
|
25
|
20
|
1450
|
2.72
|
4
|
50
|
2.0
|
|
|
IR80-50-315
|
50
|
125
|
2900
|
34.1
|
45
|
50
|
2.5
|
|
25
|
32
|
1450
|
4.54
|
7.5
|
48
|
2.5
|
|
|
IR100-80-125
|
100
|
20
|
2900
|
7.47
|
11
|
73
|
4.2
|
|
50
|
5
|
1450
|
0.99
|
1.5
|
69
|
3.4
|
|
|
IR100-80-160
|
100
|
32
|
2900
|
11.9
|
15
|
73
|
4.3
|
|
50
|
8
|
1450
|
1.58
|
2.2
|
69
|
3.4
|
|
|
IR100-65-200
|
100
|
50
|
2900
|
18.92
|
22
|
72
|
3.9
|
|
50
|
12.5
|
1450
|
2.5
|
3
|
68
|
2.5
|
|
|
IR100-65-250
|
100
|
80
|
2900
|
32.06
|
37
|
68
|
3.6
|
|
50
|
20
|
1450
|
4.33
|
5.5
|
63
|
2.5
|
|
|
IR100-65-315
|
100
|
125
|
2900
|
54.94
|
75
|
62
|
3.2
|
|
50
|
32
|
1450
|
7.52
|
11
|
58
|
2.0
|
|
|
IR125-100-200
|
200
|
50
|
2900
|
35.39
|
45
|
77
|
5.0
|
|
100
|
12.5
|
1450
|
4.66
|
7.5
|
73
|
2.9
|
|
|
IR125-100-250
|
200
|
80
|
2900
|
58.13
|
75
|
75
|
4.5
|
|
100
|
20
|
1450
|
7.56
|
11
|
72
|
2.3
|
|
|
IR125-100-315
|
200
|
125
|
2900
|
94.62
|
110
|
72
|
4.5
|
|
100
|
32
|
1450
|
13.42
|
22
|
65
|
2.5
|
|
|
IR125-100-400
|
100
|
50
|
1450
|
24.77
|
30
|
55
|
2.5
|
|
IR150-125-250
|
200
|
20
|
1450
|
14.16
|
18.5
|
77
|
2.8
|
|
IR150-125-315
|
200
|
32
|
1450
|
23.25
|
30
|
75
|
2.8
|
|
IR150-125-400
|
200
|
50
|
1450
|
38.93
|
55
|
70
|
2.5
|
|
IR200-150-250
|
400
|
20
|
1450
|
27.59
|
37
|
79
|
2.8
|
|
IR200-150-315
|
400
|
32
|
1450
|
44.15
|
55
|
79
|
3.5
|
|
IR200-150-400
|
400
|
50
|
1450
|
69.87
|
90
|
78
|
3.5
|
